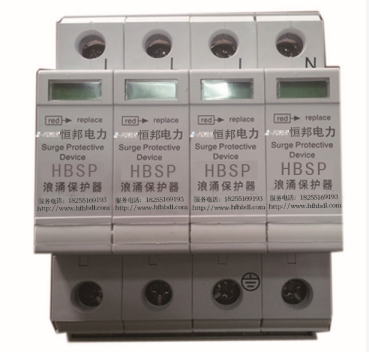

低压浪涌保护器HBSP系列
一．安装说明
1. 采用35mm导轨安装。浪涌保护器由底座和模块两部分组成。
2. HBSP保护器并联安装于设备的输入端。
3. 保护模块的上端分别接相线L、零线N、接地线N，并将PE端连接的模块与
大地重复连接。
4. 为了便于维护检查，增强后备保护，可在保护器的前端串联一组（1级/3级）
断路器（熔断器），其断路器（熔断器）选型见附表：
产品可应用于不同供电系统，具体接线图如下：
a、 4P型接线方式：

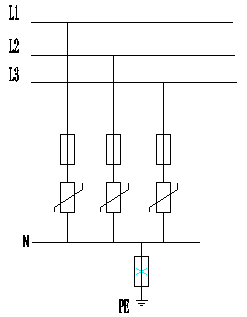

a、 3P+N型接线方式：

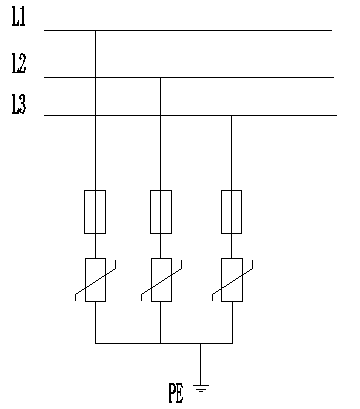

a、 3P型接线方式：
2P型接线方式
a、 1P+N型接线方式：
断路器（熔断器）选型表：
浪涌保护器 | 断（熔）大小 | 导线线径（mm2） |
HBSP-200 | 63A | 16 |
HBSP-150 | 63A | 16 |
HBSP-100 | 32A | 16 |
HBSP-80 | 32A | 10 |
HBSP-60 | 32A | 10 |
HBSP-40 | 16A | 10 |
HBSP-20 | 16A | 10 |
备注：A、HBSP保护器与被保护设备的距离应不大于5M为宜。
B、断路器与HBSP之间连接的导线长度应尽量短，以不大于1M为宜，大于1M
时，导线的截面应该成比列增大，导线拐角处应有弧度。
C、保护器的接线端，设备的接地端，设备的接线端与地位端与地电位宜做等电位
或局部等电位连接。
