HBCW系列无线测温

产品介绍

一、产品概述

电力系统高压设备在长期运行过程中常出现表面氧化腐蚀、紧固螺栓松动，触点和母线连接处老化等问题，造成设备过热甚至出现严重事故。而开关柜内有裸露高压，空间封闭狭小，无法进行人工巡查测温，传统的测温方式都无法有效地解决这个问题。无线接点测温装置将测温度传感器安装到开关柜内的带电接点触电上，并以无线传输方式将温度数据上传至接收端，由接受终端通过液晶显示，并通过RS485总线将温度数据上传至客户端后台软件。当检测到接点温度异常时，系统可自动远程报警，以便及时消除事故隐患。

二、技术指标

工作温度：－20℃～＋65℃

工作湿度：≤95％RH

海拔高度：<3KM

介质强度：≥AC2000V

绝缘性能：≥100MΩ

抗电磁干扰性能：符合IEC255－22的标准规定

工作电源：AC85～265V/DC110～300V

温度测量精度： ±1℃

无线触点测温范围：-55℃～＋125℃

温度测量周期时间：5S

通讯方式：RS485通讯接口，MODBUS的RTU通信协议

发射模块与接受模块间空旷距离： <100米

测温点数：1到12点

测温寿命：测温发射端内3.6V锂电池，正常工作时间大于5年

三、主要功能

1、 多路开关接点在线温度实时数据显示；

2、 报警温度上下限设定数据显示；

3、 事件记录功能：记录近十次超温报警数据，所有数据均带有时标记录；

4、 当前日期、时间设定功能；

5、 通讯地址和波特率设定功能；

6、 系统可自动远程超温报警；

7、 设备自检功能和自动回复功能，当本设备在运行过程中由于外在的干扰和恶劣环境时，能自动启动备份程序而自动恢复正常功能；

8、通过RS485总线将温度数据上传至客户端后台软件显示。

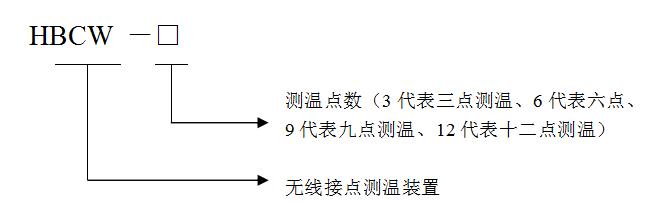

四、无线接点测温装置型号及意义

产品选型表



功 能 描 述	HBCW-3	HBCW-6	HBCW-9	HBCW-12
温度过高报警功能	√	√	√	√
LCD显示	√	√	√	√
故障记忆查询	√	√	√	√
远程通讯功能	√	√	√	√
三点测温	√	×	×	×
六点测温	×	√	×	×
九点测温	×	×	√	×
十二点测温	×	×	×	√



五、无线接点测温装置安装

1）无线测温接受端安装说明

①安装尺寸图

（挖孔大小为91*91MM）

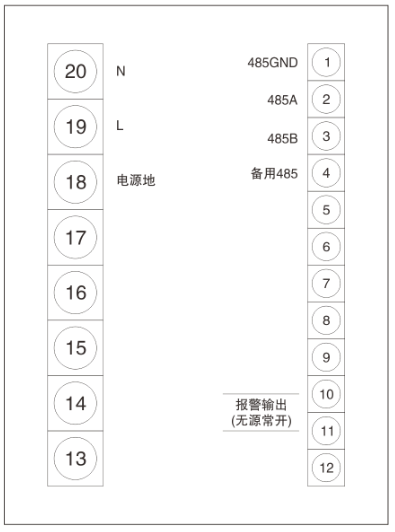

②接收端端子接线图

注：①为485接地；②RS485的A信号输出；③RS485的B信号输出；④RS485的B备用信号输出；⑩和⑪超温报警输出（无源常开）；⑱⑲⑳为装置电源AC85～265V/DC110～300V。

2）无线测温发射端安装说明

①触点测温单元结构

无线测温在线检测装置由无线测温接收端、测温发射模块、测温采集接收模块（已组装接受端内）及外置天线。

②无线温度传感器尺寸及参数

安装尺寸图：（单位：mm）



尺寸：W 43× L 350 ×H 20

特点及参数

a.耐温(-180℃～+250℃)阻燃材料制作塑胶表带壳体，防水。

b.体内的热敏传感器与接点体紧密接触，能准确测量实时温度。

c.内模块发射距离为20～30米。

d.测温范围-55℃～125℃。

3）安装

测温发射模块，分别安装在开关柜进线室和出线室的母排上，安装方式为捆绑式安装。

a.把表带状的测温模块放在被测物体上。

b.把表带状的测温模块的一端穿过另一端。

c.直到表带状的测温模块紧紧地套在被测物体上。

d.把延长部分的表带剪掉。

e.安装时柜体要停电。

4)无线测温示意图

a、3路无线测温发射模块：颜色为（黄、绿、红），标号为（A1、B1、C1）。

（3点测温示意图）

b、6路无线测温发射模块：颜色为（黄、绿、红），进线室为（A1、b1、C1），出线室为（A2、b2、C2）。

（6点测温示意图）

c、9路无线测温发射模块：颜色为（黄、绿、红），分别标识为（A1、b1、C1）；（A2、b2、C2）；（A3、b3、C3）。

（9点测温示意图）

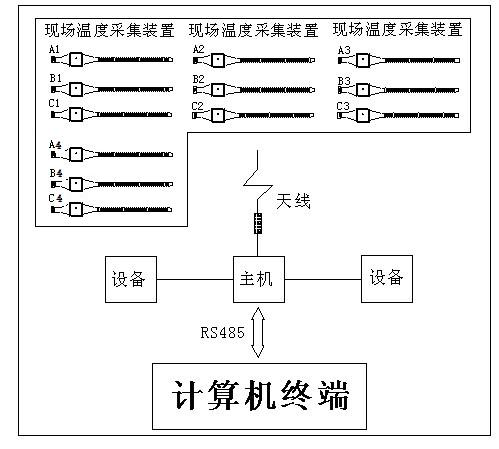

d、12路无线测温发射模块：颜色为（黄、绿、红），分别标识为（A1、b1、C1）；（A2、b2、C2）；（A3、b3、C3）；（A4、b4、C4）。

                                         （12点测温示意图）

六、显示与设置说明

数据显示屏将显示测量到的数据。每按一次“下”键向下翻动一屏，到最后一屏后自动返回第一屏。自动循环显示时，本装置出厂默认为5秒翻动一屏。

 1）显示

温度显示：A1路温度为27℃，B1路显示该触点无信号，C1路温度为27℃,并显示实时时间。选择“确定”键进入主菜单。



2）主菜单

通过“上”“下”键移动菜单，并按“确定”键进入对应的菜单，通过“取消”返回显示界面。



                             （图2）

3）密码输入

选择“参数设置”后，会提示输入对应的密码，出厂密码为“0000”，输入正确密码后进入参数设置菜单。



（图3）

4）参数设置

 通过“上”“下”键移动菜单，并按“确定”键进入对应的菜单，通过“取消”返回主菜单界面。

5）日期设置

 进入“日期设置”界面，通过“取消”键来移动需要修改的数字，通过“上”“下”按键来改变数据大小，确认保存数据，并进入参数设置界面。



6）通讯设置

 在参数设置界面中选择“通讯设置”，进入后“取消”键移动位置，通过“上”“下”按键来改变数据的大小，并按“确定”键保存设置数据，并进入参数设置菜单。



7）报警设置

 在参数设置界面中选择“报警设置”，通过“上”“下”按键来改变报警上限数据的大小，并按“确定”键保存设置数据，并进入参数设置菜单。



8）路数设置

 在参数设置界面中选择“接点路数”，通过“上”“下”按键来改变路数的多少，并按“确定”键保存设置数据，并进入参数设置菜单。



9）记录查询

 在主菜单中进入“记录查看”界面，当有故障记录时，会显示对应发生超温时的时间和温度，通过“上”“下”按键来翻页，到最后一页会提示，“是否清除记录”的提示，确认清除，取消返回主菜单。

10）密码设置

 在主菜单中进入“密码设置”界面，通过“取消”按键选择位置，通过“上”“下”按键改变数据大小，如果原密码正确，并修改好新的密码，按“确认”键后会提示修改密码成功，如果输入原密码错误，则提示修改失败。



七、485通信模块发送规约

本设备采用RS-485总线, 波特率可选择1200bps、2400bps、4800bps、9600bps任意一种，1位起始位，8位数据位，无校验位，1位停止位，共10位。

注：出厂时站址和通讯波特率已设好了，站址为01。

        CRC校验权值为CRC-16=X16+X15+X5+1

1）主站询问下行报文格式

     地址+功能码+起始地址+字长度+16位CRC校验码

     a.读命令功能码为03H

2）从站应答上行报文格式

     地址+功能码+字长度+数据长度+16位CRC校验码

3）数据格式定义

例：若设备地址为1

读取状态数据：

主站发送：01  03  00  00  00  0C  45  CF ，其中 45  CF为CRC校验码

设备回应：01  03  18  00  12  00  14  01  05  10  11  00  14  00  15  00  13  00  14  00  10  00  10  00  10  00  10  94  0C  ，其中94  0C为CRC校验码。

此时，A1测温正常，为18摄氏度；B1测温正常，为20 摄氏度；C1测温正常，为零下5摄氏度； A2测温异常，该带接受不到数据；B2测温正常，为20摄氏度；C2测温正常，为21摄氏度；A3测温正常，为19摄氏度；B3测温正常，为20摄氏度；C3测温正常，为16摄氏度；A4测温正常，为16摄氏度；B4测温正常，为16摄氏度；C4测温正常，为16摄氏度。

八、运输与贮存

无线接点测温装置运输和拆封不应受到剧烈冲击，应根据GB/T15464《仪器仪表包装通用技术条件》的规定运输和储存。保存无线接点测温装置应在原包装内，保存的地方环境温度为0℃～＋40℃，相对湿度不超过85％，空气中无腐蚀性气体。无线接点测温装置在仓库里保存，应放在台架上，叠放高度不超过5箱，拆箱后，单只包装的无线接点测温装置叠放高度不超过3只。



九、订货须知

订货时，请详细写明所需型号及功能要求等相关内容，以便能为您提供更精确之产品。
