HBS系列多功能仪表

产品介绍

HBS系列多功能仪表使用说明书

可编程三相电压或电流表，采用专用电量测量芯片和单片机电路；产品整4位测量,精度高,质量可靠,性能稳定,抗干扰能力强。用户并可通过键面操作,任意设置电流、电压变比，具有开关量输出（越限报警）、开关量输入、电流电压变送输出及通讯功能可选。该产品广泛应用于成套电气、实验设备、变电所线路配制等场合，以数字直读方式显示电气线路中的电压或电流值。

■产品主要特点：

●全自动SMT贴片加工工艺，性能稳定。●用户可通过键盘修改PT/CT变比值。

●LED数码管三排显示，读数清晰。●产品性价比高，接线简单，便于操作。

■产品主要技术指数：

主要项目		技术指标
输入信号	电流信号	交流电流0-5A直通，持续工作1.2倍，瞬时10倍/1秒6A以上需用电流互感器
	电压信号	交流电压0-500V直通，持续工作1.2倍，瞬时2倍/1秒600V以上需用电压互感器
	频率	40-60Hz电压表>500KQ，电流表<2mQ
	输入阻抗	0-9999电流/电压：0.5级；仪表单位“K"（干）自动切换，指示灯指示四位LED数码管显示
测量显示	显示范围	2路干结点继电器输出，触点AC220V50HZ1A（阻性）。（用户可选）
	精度	2路干结点方式。（用户可选）
	单位选择	2路变送输出：4-20mA或0-20mA（用户可选）
	显示方式	RS485通讯，MODBUS-RTU协议
附加功能	开关量输出	AC220V50Hz（特殊电压可订做），功耗≤2VA
	开关量输入	绝缘电阻≥100MQ，工频耐压：2KV/1min交流有效值
	变送输出	工作温度：0-50℃，相对湿度≤90%无腐蚀气体场合
	通讯	交流电流0-5A直通，持续工作1.2倍，瞬时10倍/1秒6A以上需用电流互感器
其它	电源	交流电压0-500V直通，持续工作1.2倍，瞬时2倍/1秒600V以上需用电压互感器
	安全性能	40-60Hz电压表>500KQ，电流表<2mQ
	工作环境	0-9999电流/电压：0.5级；仪表单位“K"（干）自动切换，指示灯指示四位LED数码管显示

■产品外形尺寸及选型说明：

外形代号	仪表外形	仪表开孔尺寸	外形代号	仪表外形	仪表开孔尺寸
2	42方形120*120	106×106	7	72方形2*72	66.5×66.5
6	80方形80*80	75.5×75.5	9	96方形96*96	91×91
8	48方形48*48	44.5×44.5

表1

仪表外形	测量类型	可选项（订货时需说明）
		型号中“□”方框内填写代码及相应功能
120方形 (120*120)	三相交流电压	X显示仪表，无任何其它输出功能 K1路继电器触点输出 B1路模拟变送输出4-20mA TRS485通讯 A1路模拟变送+1路继电器触点输出 DRS485通讯+1路模拟变送 SRS485通讯+1路继电器触点输出 NRS485通讯+1路继电器触点+1路模拟变送输出 CRS485通讯+1路开关量输入
	三相交流电流
96方形 (96*96)	三相交流电压
	三相交流电流
80方形 (80*80)	三相交流电压
	三相交流电流
72方形 (72*72)	三相交流电压
	三相交流电流
48方形 (48*48)	三相交流电压	X显示仪表 TRS485通讯
	三相交流电流

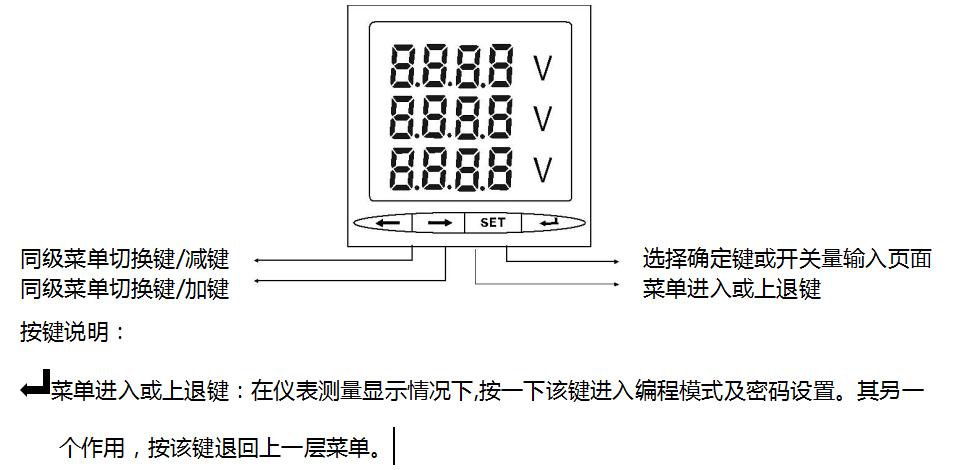

■仪表的面部结构及功能说明：

SET选择确定键：选择确认后，并返回到上次菜单。

← 同级菜单切换键/减键：实现同级菜单相互切换，或在数字设置时，为数字减键。

→ 同级菜单切换键/加键：实现同级菜单相互切换，或在数字设置时，为数字加键。

■仪表的操作流程图

1、仪表参数说明:(注:带通讯仪表,通讯手册另外说明)

第一层	第二层	第三层	描述
系统设置	密码CODE	0-9999	设置用户密码
系统设置	显示DISP	ALL或其他数据	设置优先循环显示项目（如设置为U-则通电时优先显示电压，设置为ALL为关闭循环显示，此时需要手动按左右键进行查看）
信号输入 INPT	接线方式NET	N.3.或N.3.3	选择输入信号的接线方式（N.3.4为三相四线，N.3.3为三相三线）
	电压范围U.SCL	400或100V	选择输入电压的量程（出厂之后不能修改）
	电流范围I.SCL	5A或1A	选择输入电流的量程（出厂之后不能修改）
	电压变比r.U	1~9999	设置电压变比=1次刻度/2次刻度
	电流变比r.I	1~9999	设置电流变比=1次刻度/2次刻度
通讯设置	地址SN	1~247	仪表地址范围1~247
	通讯速度BAUD	2400-9600	波特率4800，9600
	数据格式DATA	N,E,O数据格式	数据格式N81,E81,081

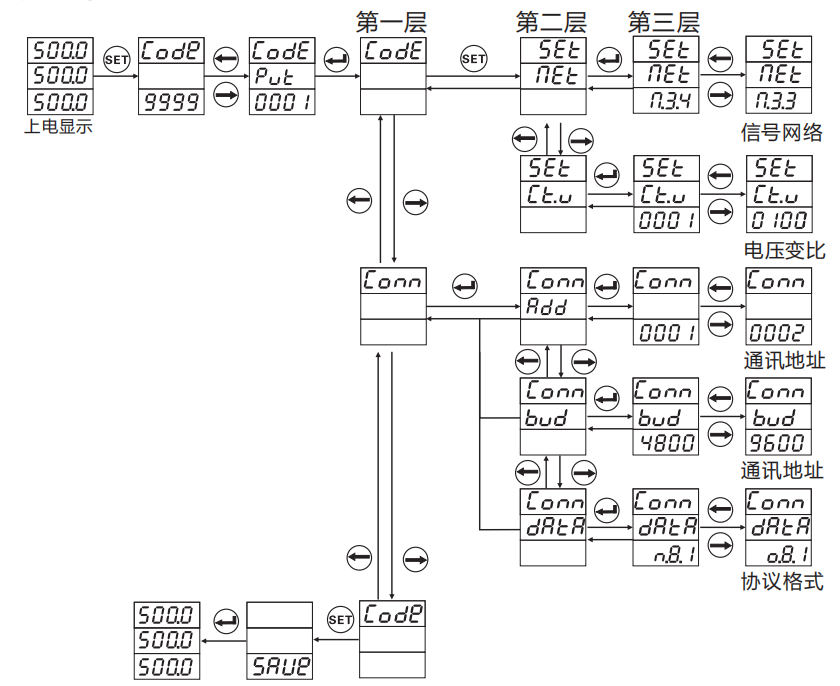

2、操作菜单流程图：
