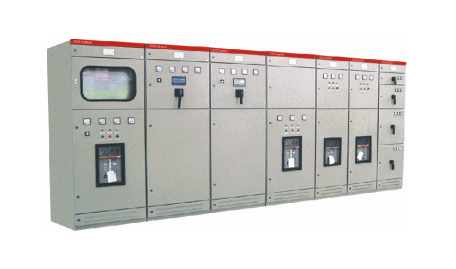

HBBQ系列高低压无功补偿柜

产品介绍

一、适用范围

HBBQ低压动态无功补偿装置适用于频率50Hz电压0.4kV城市配网的无功功率自动补偿，电力系统城乡电网、农电配电变低压侧，箱式变低压侧，冶金、铁路、石油、机械、港口、煤矿及其它工矿业企业需要进行无功补偿的低压电力用户，生活区配电室，低功率因数和谐波源用户。

二、产品介绍

HBBQ采用了一系列国内先进技术和新的元器件，集无功补偿与电网监测于一体，不但可以补偿电网中的无功损耗，提高功率因数，降低线损，从而提高电网的负载能力和供电质量;同时还能够实时监测电网的三相电压、电流、功率因数等运行数据，可完成对整个低压配电线路的监测、分析处理、报表输出等综合管理，为低压配电线路的科学管理提供第一手数据，装置主要有控制器、保护器、接触器、电容器组、避雷器、电源总开关、采样及测量用互感器、运行状态指示灯等构成。

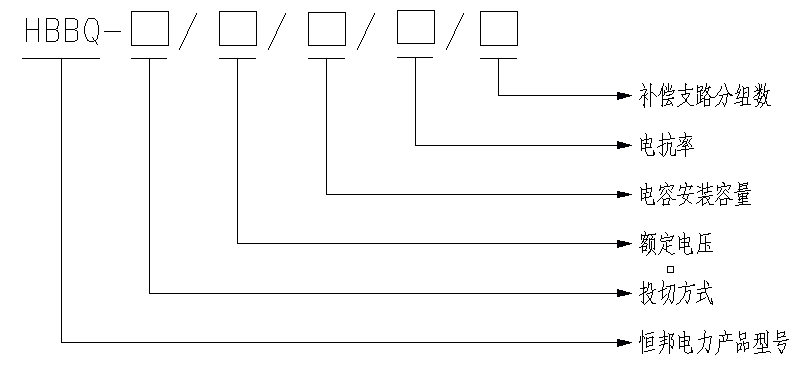

三、型号说明

1. 额定电压:0.4kV;额定频率:50Hz;

2. 额定补偿容量: 30-2000kvar;

3. 补偿方式:分相补偿、三相补偿或分相+三相混合补偿;

4. 保护方式:具备过压、欠压、缺相、谐波超限、过载、断路等保护功能;

5. 控制物理量:采用无功功率，功率因数和电压作为校核条件;

6. 灵敏度: < 100mA;

7. 测量准确度:电压、电流0.5级，功率因数、无功功率、有功功率1.0级;

8. 平均无故障时间:MTBF≥40000小时

9. 介电强度:主回路相间及对地2500V，历时1min;辅助回路对地2000V，1min。

五、功能特点

◆ 结构设计紧凑合理、布线整齐大方，维护方便，散热和密封措施完美结合。;

◆ 具备过压、欠压、缺相、过载、断路等保护功能;

◆ 具备电压监测、负荷监测、谐波监测、电度累计等数据监测和统计功能;

六、适用环境

环境温度:不高于+55℃，不低于-25℃，24h平均温度不高于+35℃;

相对湿度:温度为+25℃时，≥90%;

海拔高度:海拔高度不超过2000m;

工作场所:周围介质无易燃、无爆炸、无导电尘埃以及无足以损坏绝缘的介质;

安装地点:无剧烈振动及颠簸，安装倾斜度不大于5%;

电压波动范围:不超过额定工作电压的±15%。

七、订货须知

1、系统参数

2、原系统功率因数和预期功率因素

3、用户的主要用电设备和用电情况

4、用户的一次系统图

5、系统的原有无功补偿情况，安装容量

6、安装条件上（户内安装或户外安装，安装尺寸)
