HBTZ系列智能操控装置

产品介绍

一、产品简介

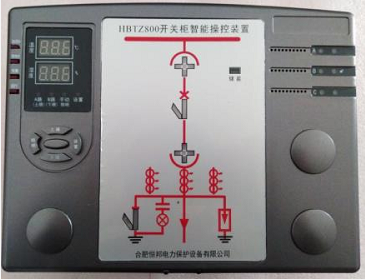

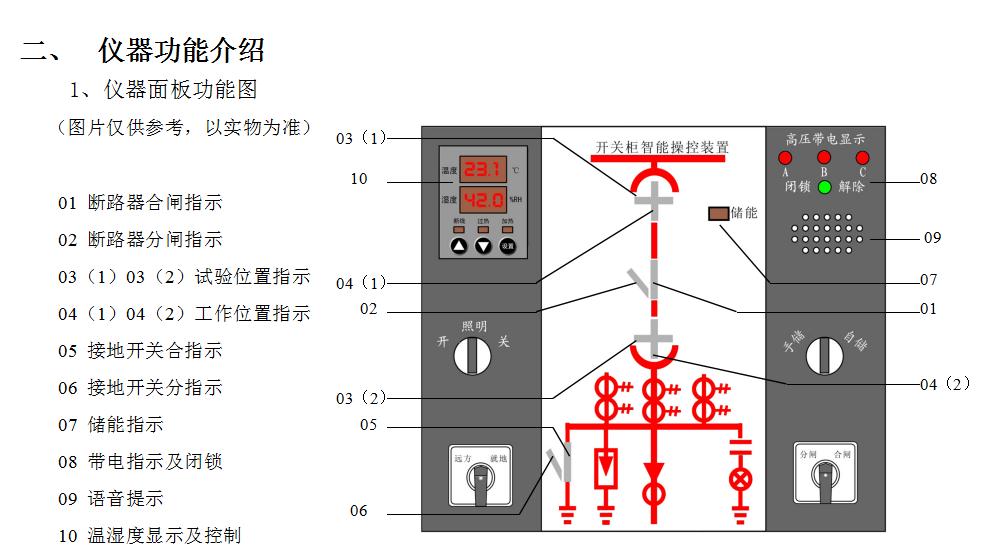

开关柜智能操控装置用于3～35KV户内中置柜、手车柜、固定柜、环网柜等多种开关柜．具有一次模拟图、带电显示，分合闸状态指示、接地开关指示．储能指示．手车位置指示、语音防误提示、温湿度数字显示、RS485远程通讯接口等多项功能。产品采用微处理器控制，内部元件为优质进口工业级品牌，具有稳定可靠、长寿命、抗干扰性强等优点。该产品较传统的模拟显示标牌具有显示直观操作方便等优点。

1、产品功能及特点

1.1、智能化程度高：能够进行断路器的状态显示、手车位置显示、隔离刀和接地刀状态显示、储能显示等（可根据用户要求满足各种显示功能）。还可以判断指示开关小车是处于试验位置与工作位置之间还是处于柜体之外。

1.2、能够分别指示A、B，C三相是否带电，同时提供带电闭锁接点。当带电显示器处于无电状态下，闭锁才可解除。

 1.3、可根据用户需要在面板上设有合闸／分闸转换开关、就地／远方转换开关和储能转换开关等。

1.4、对温湿度采用数字显示，直接显示柜内状态。控制方式：可带1—2路加热器，当环境湿度≥90％RH时，启动加热，当≤75％RH时．退出加热；当环境温度≥40℃时，加热器无条件退出．对于柜内温湿度用户也可根据需要自行设定。

 1.5、断线报警：任何一路加热器断线，断线指示灯亮。

1.6、防误语音提示： 操作者不在试验位置误合接地开关，装置提示“请分接地开关”。操作者在断路器合闸位置误将手车推进或拉出，装置提示“请分断路器”操作者同时有以上两条误操作，装置提示“请分断路器．请分接地开关”1.7、通讯功能：RS485接口，MODBus协议方式，通讯波特率最高达9600．可与变电站其他设备组成适时的微机防误监控系统。

2、技术参数

·工作电源： AC220V，DC110V，DC220V

·工作环境：-20℃～+60℃

·控制范围：0℃～+99℃

·控制精度：温度±2℃  湿度±5%RH

·功耗：≤5W·通讯：RS485 波特率1200 2400 4800 9600（可选）

·抗电强度：外壳与端子间大于AC2000V

·绝缘性能：外壳与端子间大于1000MΩ

·抗震性：10～55～10HZ  2g  1min

三、 安装方式

1、仪器的安装方式：嵌入式

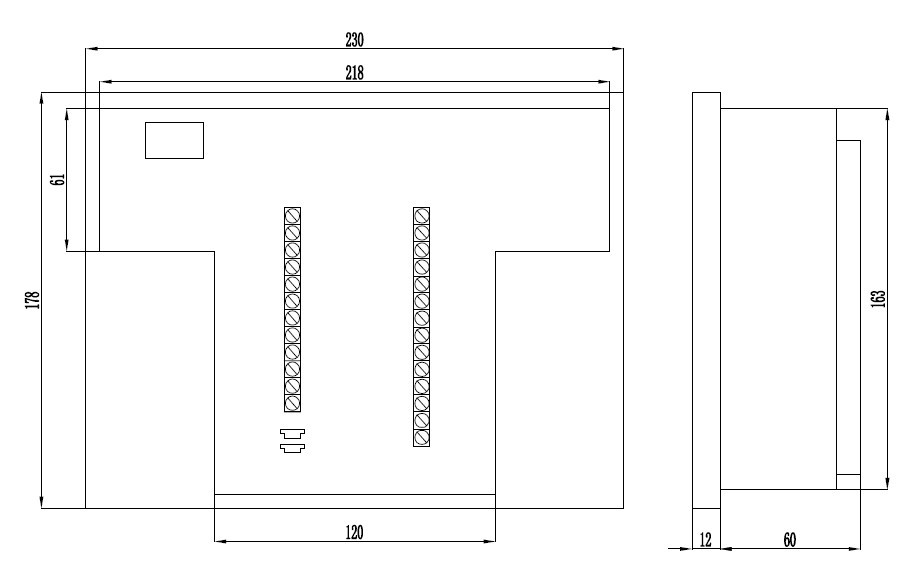

2、仪器的外形及安装尺寸图：

开孔尺寸：220X165（单位：mm）

3、温湿度传感器的安装方式：

3.1、采用固定式安装

3.2、传感器与仪器的链接采用接口插件方式。

 4、带电传感器技术指标：

4.1、LED启辉电压（kV）：母线电压×0.15；

　4.2、闭锁启控电压（kV）：母线电压×0.65；

四、 操作说明

1、按确认键进入设定：显示00.1  表示模式1  设定温度

当温度>设定值，加热器禁止工作；

当温度<设定值-2(回差)，加热器允许工作；

当温度>设定值+10，过热指示灯亮，背部“过热报警”端子导通；

当温度<设定值+5(回差)，过热指示灭并停止输出。

在模式1下用户可自行设置基准温度：

按▲键基准温度上调5℃；

按▼键基准温度下调5℃。

出厂默认基准温度40℃。

 2、再按一次确定键：

显示00.2 表示模式2   设定湿度

当湿度>设定值、且环温正常，加热器工作，加热指示灯亮；

当湿度<设定值-15(回差)，加热器停止工作；

本机具有断线检测功能，当湿度>设定值，环温正常，

加热器却无法正常启动时，断线指示灯亮，表示加热器断线。

在模式2下用户可自行设置基准湿度：

按▲键基准湿度上调5%RH；

按▼键基准湿度下调5%RH。

出厂默认基准湿度90%RH。

 3、再按一次确定键：

显示00.3 表示式样  设定通讯地址

      如 00.1表示本机地址为1。

在模式3下用户可自行设置本机通讯地址：

按▲键地址加1；

按▼键地址减1。

出厂默认通讯地址为01，用户需现场自行设置。

 4、再按一次确定键， 进入正常采集模式

 五、使用及调试方法

1、产品均为嵌入式结构，只需在开关柜面板上开好孔，再将其固定在面板上即可；

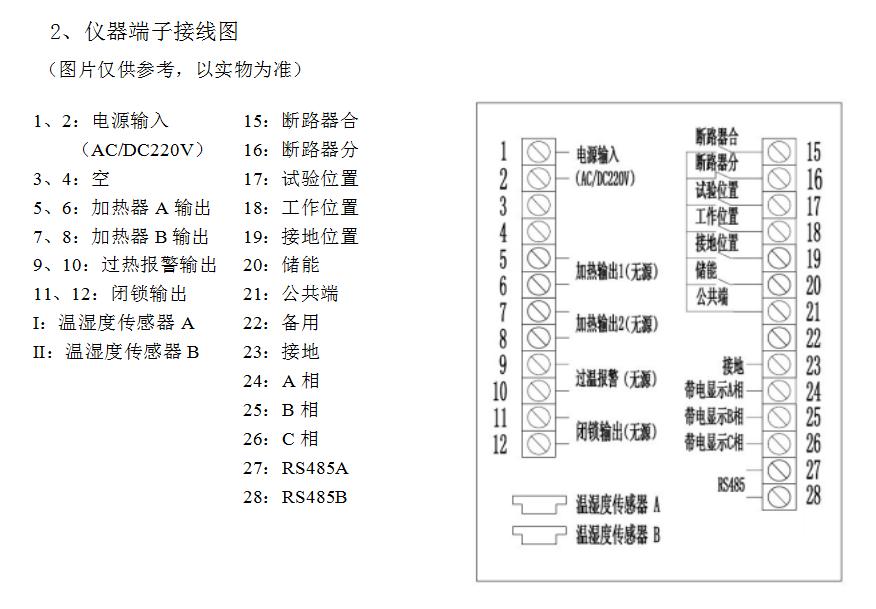

2、按端子图接好线并校对正确后，通入电源；

3、将各开关量输入断短接，检查其功能是否正常；

4、温湿度控制功能，用嘴对传感器吹气，至加热指示灯亮，加热输出端导通；

5、带电显示器输入端分别接上高压带电传感器，任一相高压带电时，相应高压带电红色指示灯亮，三相都不带电时，闭锁解除绿色指示灯亮。

 六、 运输与贮存

开关柜智能操控装置运输和拆封不应受到剧烈冲击，应根据GB/T15464《仪器仪表包装通用技术条件》的规定运输和储存。

保存开关柜智能操控装置应在原包装内，保存的地方环境温度为0℃～＋40℃，相对湿度不超过85％，空气中无腐蚀性气体。

开关柜智能操控装置在仓库里保存，应放在台架上，叠放高度不超过5箱，拆箱后，单只包装的开关柜智能操控装置叠放高度不超过3只。

七、 产品定货须知

用户订货时，请提供相应说明及参数：

1、 提供一次方案图；

2、 产品名称、型号及数量（参照命名方式及意义），特殊功能请注明；

3、 装置输入电源：AC:220V  DC:110V  DC220V；

4、 温湿度传感器接线长度；

5、 加热器功率及数量（加热器电压均为AC220V）；

6、 收货单位、邮编、地址、收货人及联系电话等。
