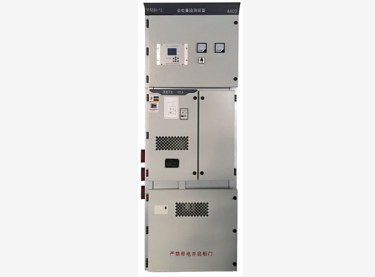

HMAE系列全电量监测装置

产品介绍

一、概述

在3~35KV电力系统中，存在各种瞬态或暂态电压，特别是各种过电压造成的事故时有发生，给供电设备造成了极大的危害。目前对电力系统瞬态过电压的监测，主要集成在一些智能设备中。是一种附带功能，还没有专门的设备对瞬态电压进行有效的监测和记录。对于这类事故的分析只能是根据事故现场的情况进行推测和判断。由于缺乏精确的数据记录，往往难以准确地判定事故的原因，这对于事故责任的认定，防止事故的重复发生十分不利。

一般来说，目前市场现有产品对电压的记录，采样信号来自于电磁式电压互感器，采样频率在10kHz以下，由于电磁式电压互感器的铁芯响应的频谱很窄，通常只有几十到几千赫兹。再加上过低的采样频率，无法真实准确的监测到电力系统中出现的多种瞬态电压，特别是大气雷电过电压这类快波头的过电压。

针对目前中低压系统过电压防治的现状我公司研制生产的HMEA系列全电量监测保护装置可以实时在线监测电力系统中可能出现的大气雷电过电压、操作过电压和工频过电压等各种过电压，可以实时准确判断出高阻死区、低阻死区等之前无法判断的故障。该装置能自动跟踪记录暂态过电压，具有全电量测量及分析功能，可实时分析不平衡度、偏差、电压电流夹角、记录极值;并实时测量谐波及电压电流的总谐波含量;可进行故障录波、触发录波、手动录波及定时录波。

该装置采用触摸屏操作，用户界面友好，可以实现电力系统暂态过电压可视化，全面了解运行过电压产生的原因、机理，并可以在控制器上做出分析，进而采取积极有效的预防措施。

二、适用范围

●本装置适用于3-35KV中压电力系统;

●本装置适用于中性点直接接地、中性点经电阻接地、中性点不接地，中性点经消弧线圈接地的电力系统;

●本装置适用于电缆线路为主的电网，电缆与架空线路的混合电网以及架空线路位置的网。三、工作原理

HMAE全电量监测保护装置中嵌入式控制器采用工控机系统及DSP数字处理器和高速FPGA处理的PCI接口采样卡，实时分析处理瞬态、暂态过电压及电流波形，并保存、分析过电压及电流类型和波形文件。

HMAE全电量监测保护装置正常运行时。柜内的嵌入式工控机系统不仅实时采样分析电压传感器输出的电压信号，并录制多种过电压过电流，电压电流畸变波形，分析电压电流的多种质量参数。还能够实时不间断监测母线PT提供的电压信号，一旦系统发生PT断线、过电压、低电压、失压、谐振，微机控制器根据PT提供的电压信号，利用DSP技术快速准确处理能力实现对波形的实时采集，并准确地判断系统的故障情况，显示故障类别，输出相应的开关量接点信号发出报警信息，并实现保护功能动作。

HMAE全电量监测保护装置具有数据远传功能装置配置了RS485通讯接口，可以通过总线实现数据远传。

HMAE全电量监测保护装置可根据用户要求，定制各种保护功能，可在系统出现弧光故障时，本装置保护功能投入，解决各种过电压问题。

四、产品特点

4.1、采样频率高

本装置可以采样高频分量。宽频信号通过控制器处理后，可以时实监测系统全电电量参数;

4.2、数据不失真

本装置采用同步采样卡采样信号实施模数)转换，确保数据不失真。保证本装置录制多种电量、电压电流畸变波形;

4.3、人机交换

本装置采用真彩触摸屏，实现操控便捷，显示界面友好。

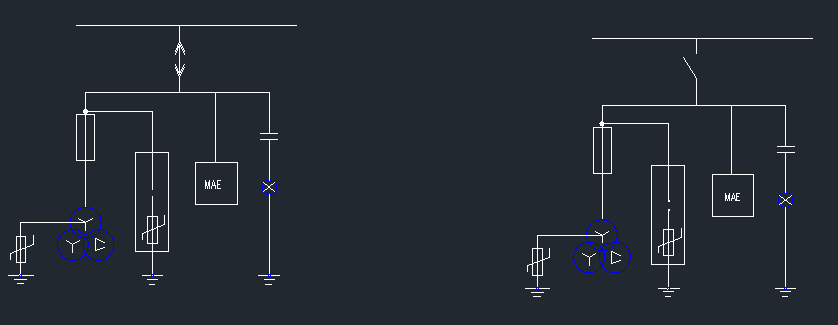

五、一次系统图

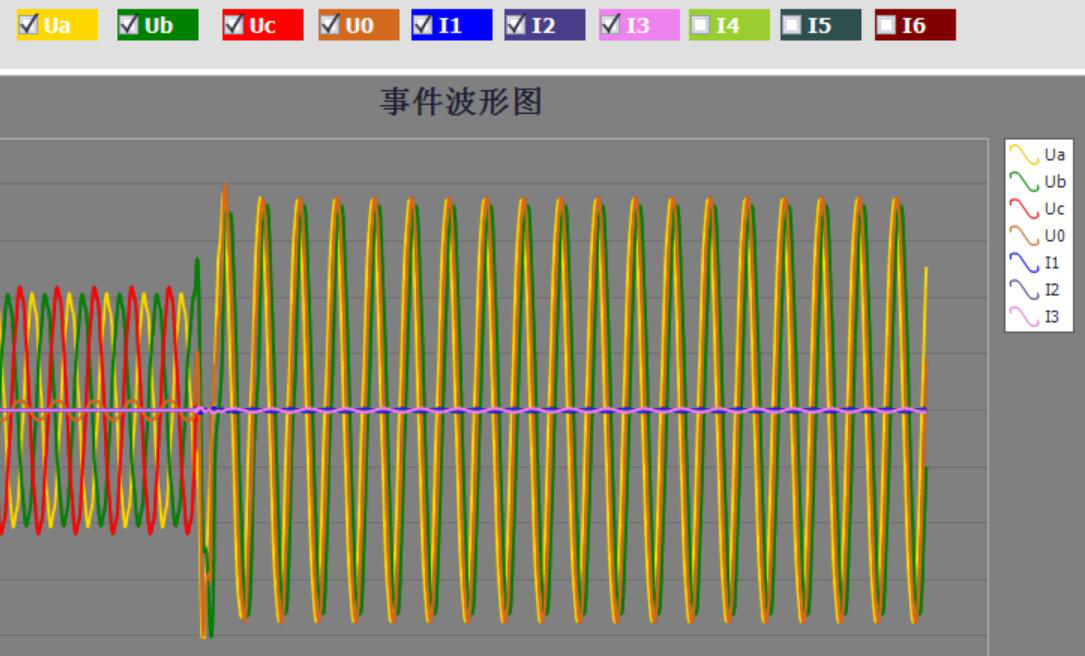

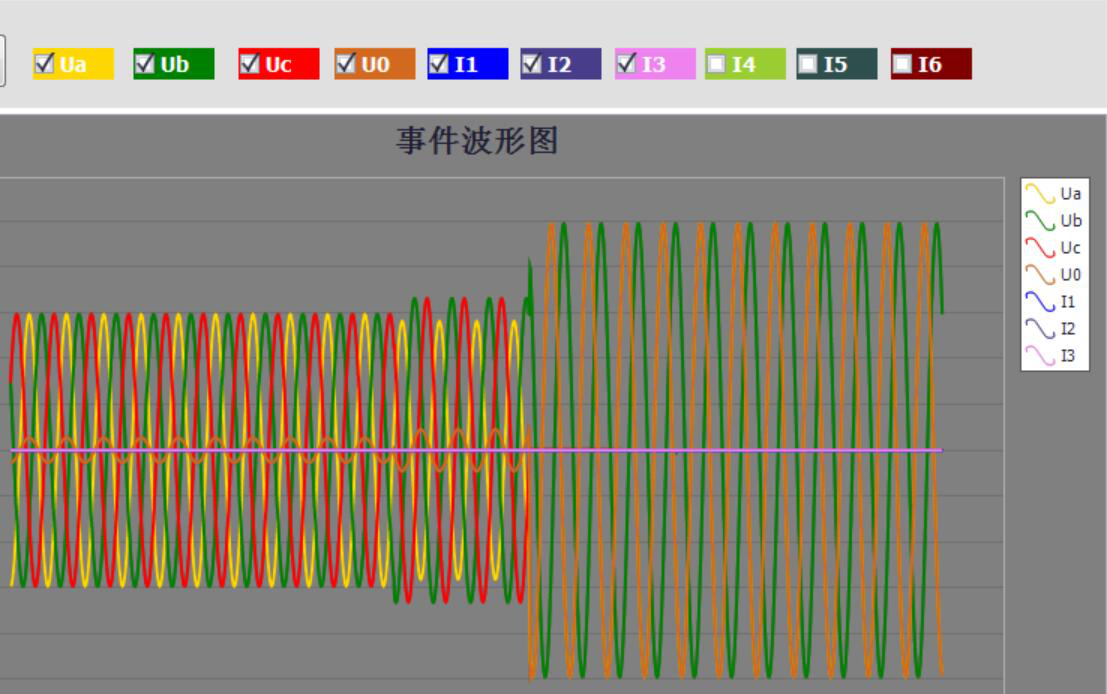

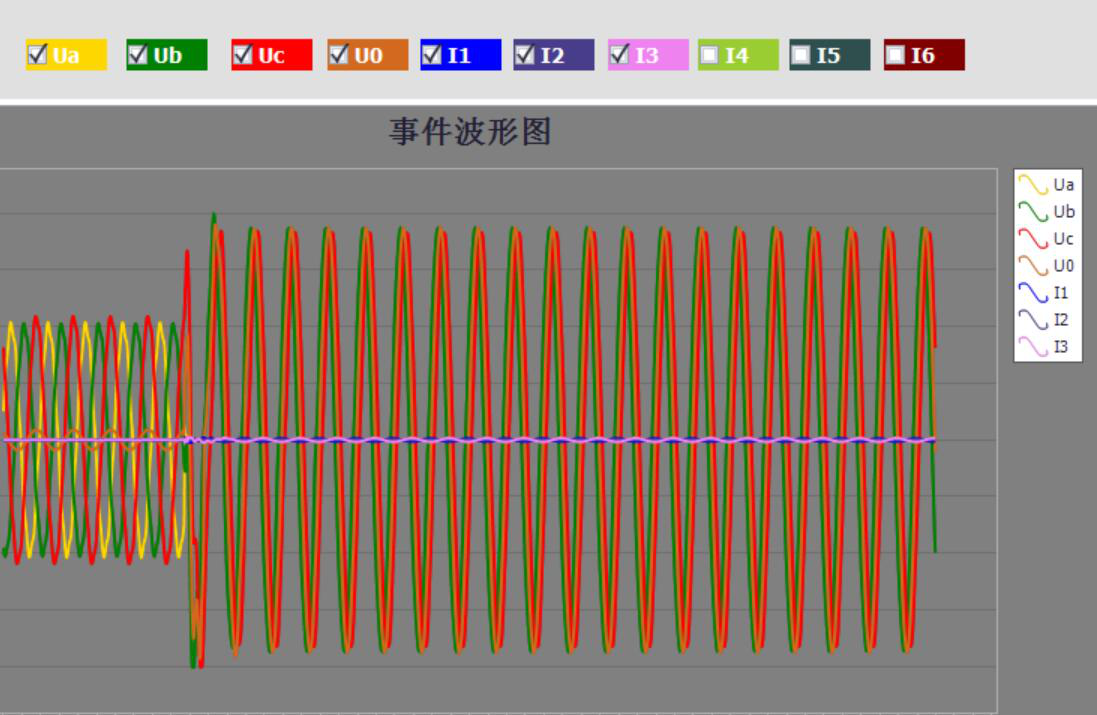

六、装置实际运行事件波形图
