一 、产品概述
智能气体自动灭火系统主机是针对国内近年来电气火灾大幅上升的态 势自主开发的，集报警 、监视 、控制 、管理功能于一体的监控系统 。该系统界面 直观 、易用性强 、结构合理 、可靠性高 、功能较强 、维护方便 。该系统可广泛应 用于大型商场 、生活小区 、生产基地 、办公大楼 、商场酒店、分散设备等区域用 电防火的集中管理。该系统的采用，既极大的提高供电系统的连续性，又能把电 气火灾消灭于萌芽状态，对安全用电提供了保障。
智能气体自动灭火系统主机是电气火灾监控系统的核心，可以实时地显示被监控 配电箱柜的各种工作状态 。 当系统出现异常时（温度过高 、烟雾浓度超标等）， 监控设备将发出声、光报警信号，提醒工作人员注意；并还能显示和记录具体内 容。
二 、 系统组成
2.1 、系统主机
主要功能：
|
基本功能 |
功能介绍 |
|
操作功能 |
触摸屏式操作 |
|
报警功能 |
当受控回路发生异常， 如温度过高或烟雾浓度超标 等 ， 智能气体自动灭火系统主机能够即时指示报警 类型， 并以声 、光方式报警。 |
|
故 障 指 示 / 自检 |
当主机出现通讯故障时，主机能够指示出故障类型， 不间断自检异常告警。 |
|
远程控制功 能 |
系统主机能够实时检测每个配电箱柜的工作状态， 显示各个配电箱柜的实时温度湿度或烟雾浓度等， 并可对每个灭火装置进行报警设置 、远程启动等操 作 。（远程操作需要输入密码： 3030， 防止误操作） |
|
报警记录 |
系统主机能够存储报警信息、操作信息及故障信息。 |
|
事件存储 |
自动覆盖之前历史数据 、存储条数 1000 条。 |
技术参数：
|
功能参数 |
性能参数 |
|
供电电压 |
AC/DC110-220V（交直流通用） |
|
通讯方式 |
无线 lora 通讯，通讯距离≤500m |
|
监控容量 |
≤200 |
|
响应时间 |
≤3s |
|
声音大小 |
≥70db/1m |
|
工作环境 |
温度： -20~60℃ 湿度： ≤90%RH,不结露， 无腐蚀 |
|
海拔高度 |
≤4500m |
|
尺寸大小 |
375*240*170mm |
|
安装方式 |
壁挂式安装 |
2.2 、传感器
技术参数：
|
功能参数 |
性能参数 |
|
|
供电电压 |
DC12~24V/1A |
|
|
通讯方式 |
RS485 、无线 lora 通讯，通讯距离≤200m |
|
|
测温范围 |
-20~125℃ |
|
|
温度报警 |
100℃ |
|
|
烟雾报警 |
＜5s |
|
|
额定功率 |
＜3W |
|
|
防护空间 |
1m³ |
3m³ |
|
尺寸大小 |
70*45*90mm |
66*45*335mm |
|
使用寿命 |
6 年 |
|
|
启动方式 |
||
|
物理启动 |
170℃ ±10℃ |
|
|
远程启动 |
电控 |
|
|
逻辑启动 |
温度 100℃ 、烟雾；单一报警（出厂默认可定制） |
|
|
工作环境 |
温度： -20~60℃ 湿度： ≤90%RH,不结露， 无腐蚀 |
|
|
海拔高度 |
≤4500m |
|
安装方式 |
螺丝固定 |
三 、主机管理系统界面
3.1 、实时数据

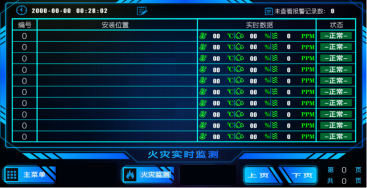

主页面如下图所示，展示每个传感器安装位置， 实时温度湿度、 烟雾状态
、报警状态等。

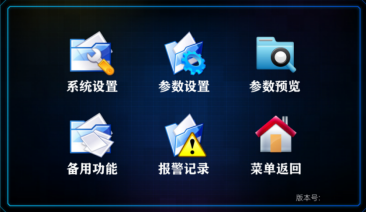

3.2 、主菜单
3.3 、系统设置

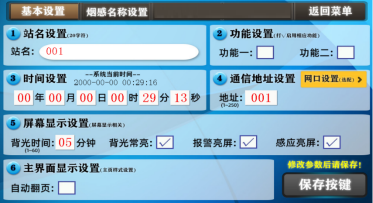

1、点击主菜单系统设置，可以选择基本设置、烟感名称设置并对其进行修。
2、烟感名称设置，可以对烟感传感器进行命名，最多20个字符。
3.4 、参数设置

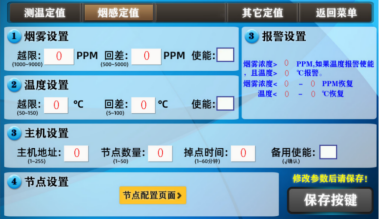

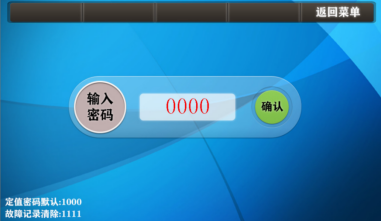

点击参数设置，输入密码1000，点击确认进入定值修改菜单
3.5、报警记录

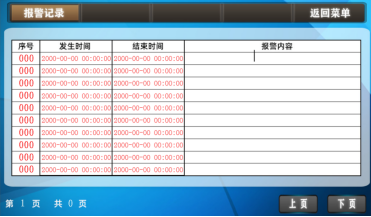

点击报警记录，出现以下界面，可查询报警时间
四 、主机接线图及端子定义
4.1主机端子定义如下图：
传感器端子图：

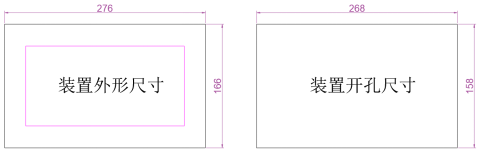

4.2主机外形尺寸（单位： mm /厚度：61mm）：
外形尺寸：276mm*166mm*80mm（加天线）
开孔尺寸：268mm*158mm

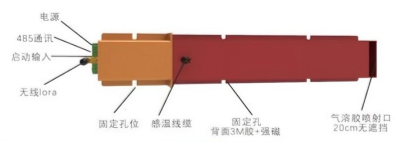

4.3传感器外形尺寸：

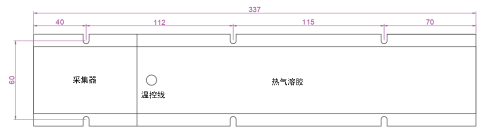

外形尺寸 ：337*70*47mm 安装孔径 ：4mm
安装示意图
五 、壁挂箱整体尺寸图

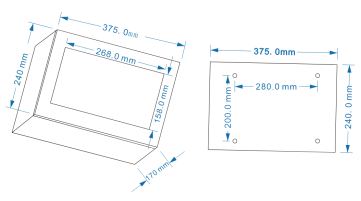

箱体外形尺寸：
外形尺寸 ：375mm*240mm*170mm
安装尺寸 ：孔大小 8mm 孔距离 280*200mm，膨胀螺丝安装
六 、设备维护
1） 应该定期（建议每周一次）对系统进行自检，并确认自检正常，以保证 监控设备处于正常工作状态。
2） 报警发生时，先根据显示屏的内容判断故障类型，再对供电电路进行隐 患排除， 隐患排除以后进行复位操作，使监控设备恢复正常工作状态。
3） 每次故障处理后，应对发生故障的时间、类型及处理方式等内容进行记 录 ， 以便日后查询（可通过监控设备上的系统记录来查询）。
4）未经本公司同意，任何人员不得拆开集中控制器或进行维修。
5）消防灭火系统装置属于精密仪器仪表类，应避免冲击 、碰撞，严禁雨水 淋湿。
七 、 常见故障排查
消防灭火系统装置现故障时，值班人员应观察其故障显示，并作好记录，然 后重新开启电源后，观察故障是否消失，并作好记录，如果故障未消失，请参照 以下常见故障及处理方法， 并立即与经销商或生产厂家联系维修。
故障现象及处理方法：
|
故障现象 |
故 障 部 位 |
可能原因 |
解决办法 |
|
显示屏无显示 |
显示器 |
掉电或电源未打开 |
检查显示器插件并 重新开启 |
|
无法开机 |
电源 |
电源线断线 |
检查电源线并重新接 好 |
|
无线通讯弱或不稳定 |
通讯 |
天线安装位置不合 适 |
移动天线位置 |
|
报警时灯不亮 |
报警灯 |
报警灯线断线 |
检查灯线 |
