产品介绍

1.第一章 智能无线火灾报警自动灭火系统介绍
我司HB系列智能无线火灾报警自动灭火系统为变配电系统提供了实时、智能、稳定的消防火灾监控方案，本装置可以为用户提供不间断的火灾在线监测情况，实时监控开关柜内的监测区域的温度和烟雾的变化趋势，实现温度预警，烟雾预警，火灾预警及快速灭火的功能，有效提高开关柜的运行可靠性，为用户提供新型环保特性，安全高效的消防方案。

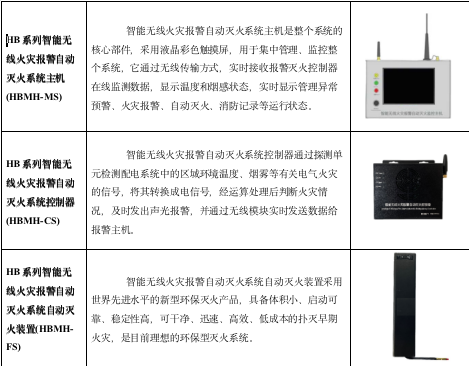

1.1产品主要组成
智能无线火灾报警自动灭火系统主要由智能报警灭火系统主机、智能报警灭火控制器、和自动灭火装置三大部分组成，是以异常预警、火灾报警、自动灭火、系统过程显示、记录管理为性能要求的一套智能化系统，具备温度监测 、烟雾监测 、预警报警 、自动灭火 、无线传输 、集中管理 、远程监控等功能。系统主要安装于低压开关柜，低压配电箱等相对封闭的空间内，智能控制器器和智能灭火装置均使用固定件直接固定于柜体板上，组成一个消防灭火组件，智能报警灭火系统主机壁挂于墙体上，与各组件无线信号连接。

第二章 系统安装选位

本章介绍智能无线火灾报警自动灭火系统设备存储与可靠运行所需要满足的现场环境条件及其他相关要求。

1.1 环境要求

HB系列智能无线火灾报警自动灭火系统存储与正常运行所需环境要求如表2-1所示：

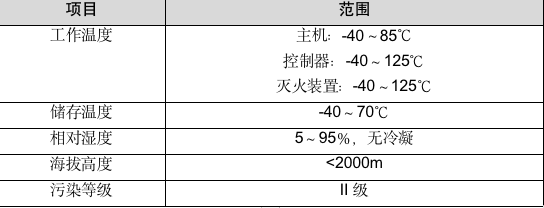

表2-1  HB系列智能无线火灾报警自动灭火系统环境参数

2.1.1运行环境要求

安装环境一般要求

设备需安装在干燥清洁的环境中，以确保运行环境满足表2-1的要求

2.1.1运行环境要求

安装环境一般要求

设备需安装在干燥清洁的环境中，以确保运行环境满足表2-1的要求。

第三章 设备安装

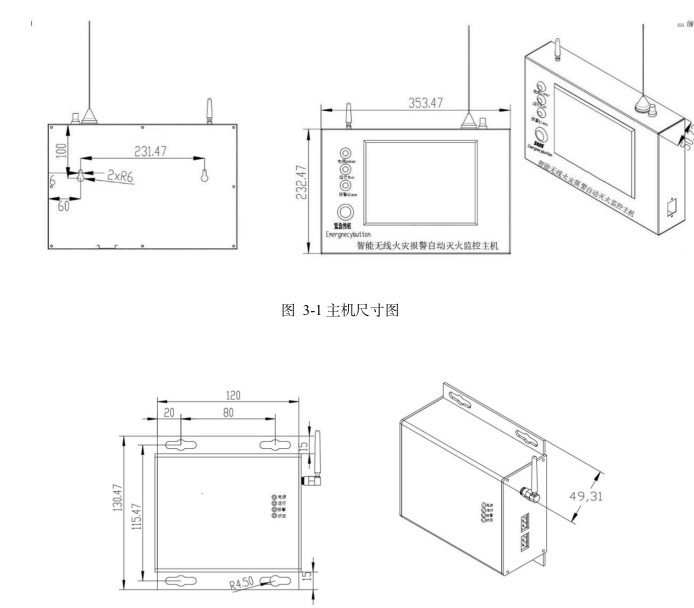

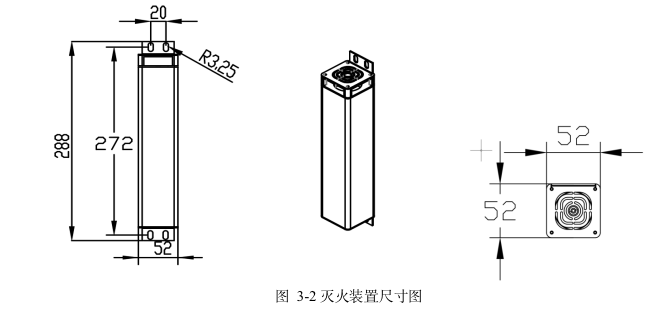

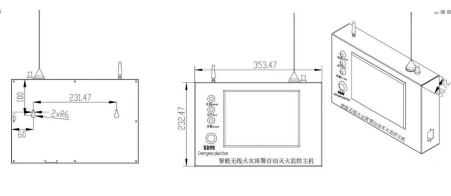

1.1 设备安装基本要求及尺寸

。

3.2安装设备

拆除设备整机包装并检验无误后，即可进行安装作业。

安装位置的选择请参考2.1章节的相关描述。设备通过底部进行螺钉固定。

3.3 设备接线连接

主机电源接线位置位于机器右侧，直接使用配套电源适配器插入即可。

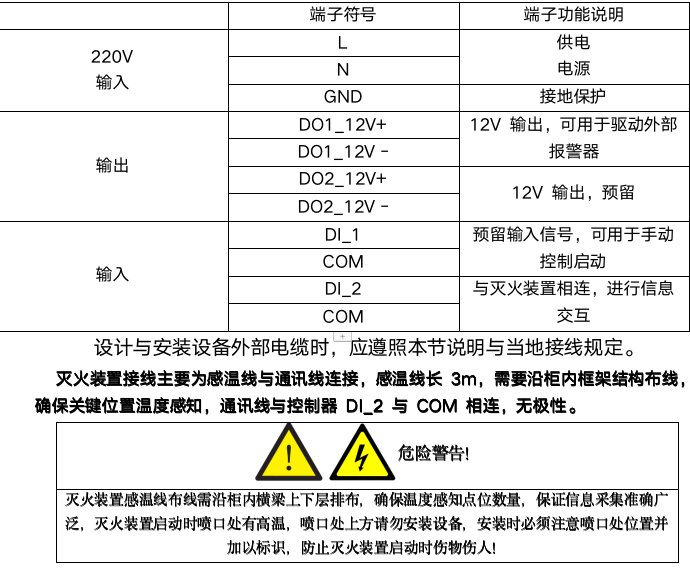

控制器接线位置位于设备左侧端子，以下为端子定义：

4第四章 产品规格

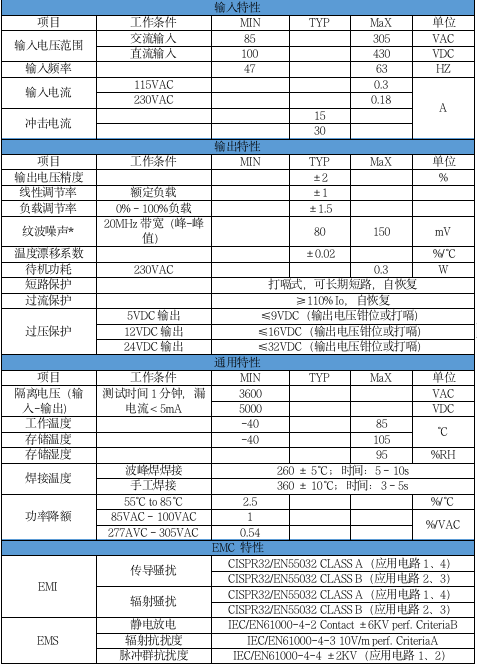

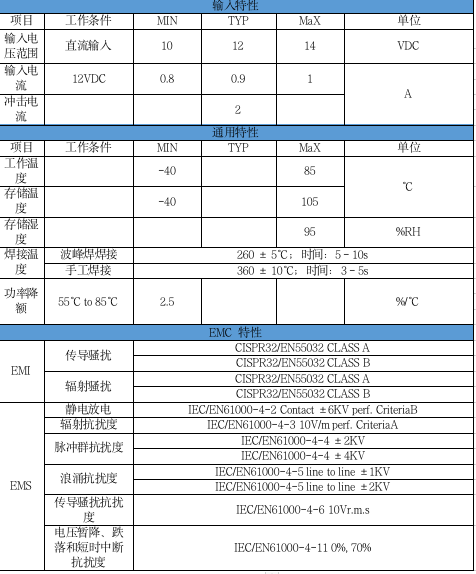

1. 灭火监控主机产品规格

4第四章 产品规格

1. 灭火监控主机产品规格

1. 灭火控制器产品规格

1. 灭火控制器产品规格
